У межах цього проєкту стандартний вантажний Renault Master переобладнали в повноцінний ізотермічний фургон із холодильним обладнанням. Усередині створили теплоізольований вантажний відсік, підготували поверхні до комерційної експлуатації, встановили систему охолодження, освітлення та контроль температури.
Основне завдання полягало не просто в тому, щоб встановити холодильний агрегат. Потрібно було сформувати цілісний ізотермічний контур, який зменшує втрати холоду та допомагає обладнанню підтримувати необхідні умови під час перевезення продукції.
У межах роботи виконали:
- підготовку вантажного відсіку Renault Master;
- теплоізоляцію стін, стелі, підлоги та дверей;
- формування закритого ізотермічного контуру;
- внутрішнє оздоблення вантажного простору;
- захист і теплоізоляцію колісних арок;
- монтаж холодильного обладнання;
- прокладання необхідних комунікацій;
- встановлення контролю температури;
- інтеграцію лінійного освітлення;
- перевірку системи та тестове охолодження.
Завдання переобладнання Renault Master
Автомобіль потрібно було підготувати до перевезення продукції, для якої важливе дотримання певного температурного режиму.
Звичайний вантажний кузов має велику кількість металевих поверхонь, ребер, стиків і технологічних отворів. Через них температура всередині швидко змінюється залежно від погодних умов. Якщо встановити холодильне обладнання без попередньої теплоізоляції, агрегат буде працювати з підвищеним навантаженням, а охолоджене повітря постійно втрачатиметься.
Тому переобладнання починалося зі створення закритого теплоізоляційного простору. При цьому потрібно було зберегти достатній корисний об’єм кузова та не створити конструкцій, які заважатимуть завантаженню продукції.
Такий проєкт є окремим напрямом комплексного переобладнання мікроавтобусів, оскільки вимоги до холодильного фургона суттєво відрізняються від облаштування пасажирського салону, вантажопасажирського автомобіля або кемпера.
Підготовка вантажного відсіку
Перед початком основних робіт оцінюється стан кузова, геометрія вантажного простору та розташування штатних елементів автомобіля.
Особливу увагу потрібно приділяти дверним отворам, колісним аркам, ребрам жорсткості та місцям проходження майбутніх комунікацій. Саме в таких зонах найчастіше виникають складні переходи, які можуть впливати на ефективність теплоізоляції.
Під час підготовки Renault Master було визначено:
- розташування холодильного блоку;
- маршрут прокладання комунікацій;
- конфігурацію внутрішніх стін;
- форму захисних коробів над колісними арками;
- розташування освітлення;
- спосіб обробки дверей;
- доступ до замків, ручок і механізмів відкривання.
У комерційному автомобілі важливо раціонально використовувати кожен сантиметр вантажного простору. Тому конструкцію ізоляції потрібно поєднати з практичною внутрішньою геометрією.
Створення ізотермічного вантажного відсіку
Термоізоляція стін і стелі
Стіни та стеля займають найбільшу площу кузова, тому через них може відбуватися значна частина теплообміну із зовнішнім середовищем.
Під час переобладнання ці поверхні включили в єдиний ізотермічний контур. Робота охоплювала не лише великі рівні ділянки, а й кути, переходи, ребра кузова та місця з’єднання окремих елементів.
Внутрішні поверхні Renault Master виконані у світлому кольорі. Це практичне рішення для холодильного фургона: простір виглядає світлішим, а встановлене освітлення рівномірніше розподіляється по всій довжині кузова.
Рівна геометрія стін також спрощує розміщення коробок, контейнерів та іншої тари.
Термоізоляція підлоги
Підлога вантажного автомобіля постійно зазнає навантаження під час перевезення, завантаження та вивантаження продукції. Водночас вона є частиною загального ізотермічного контуру.
Під час роботи особливу увагу приділили зонам примикання підлоги до стін, колісних арок і дверних отворів. У таких місцях важливо уникнути неізольованих ділянок, через які може відбуватися небажаний теплообмін.
Поверхня має рівну конфігурацію без зайвих декоративних деталей. Це залишає більше корисного простору та спрощує щоденну експлуатацію фургона.

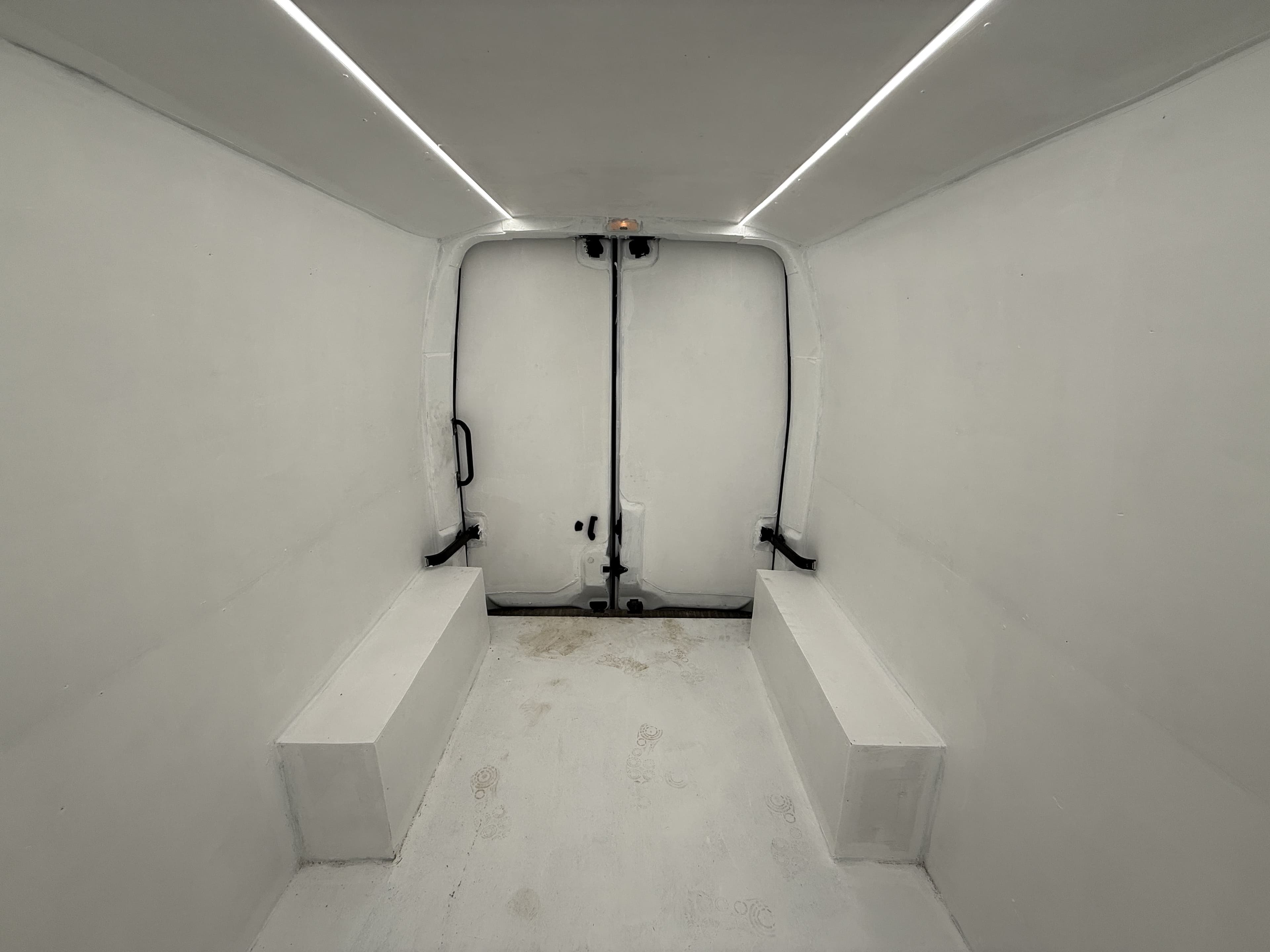

Облаштування колісних арок
Колісні арки виступають усередину кузова та створюють складні зони для теплоізоляції. У цьому Renault Master їх закрили прямокутними захисними коробами.
Таке рішення дозволило:
- закрити відкриті металеві елементи кузова;
- продовжити теплоізоляційний контур;
- сформувати рівні бокові поверхні;
- захистити арки від контакту з вантажем;
- спростити розміщення тари всередині автомобіля.
Короби мають компактну форму та не займають більше простору, ніж це необхідно для закриття штатних арок.
Обробка дверей
Двері є однією з найвідповідальніших частин холодильного фургона. Вони регулярно відкриваються, контактують із зовнішнім середовищем і мають велику кількість стиків по периметру.
Ізотермічний контур Renault Master продовжили на задні та бокові дверні конструкції. При цьому залишили доступ до штатних ручок, замків і механізмів відкривання.
Важливо було не лише ізолювати основну площу дверей, а й акуратно виконати переходи між дверними полотнами та внутрішніми стінами кузова. Якість цих зон безпосередньо впливає на збереження температури всередині відсіку.
Монтаж холодильного обладнання
Після завершення основних робіт з термоізоляції в Renault Master встановили холодильне обладнання.

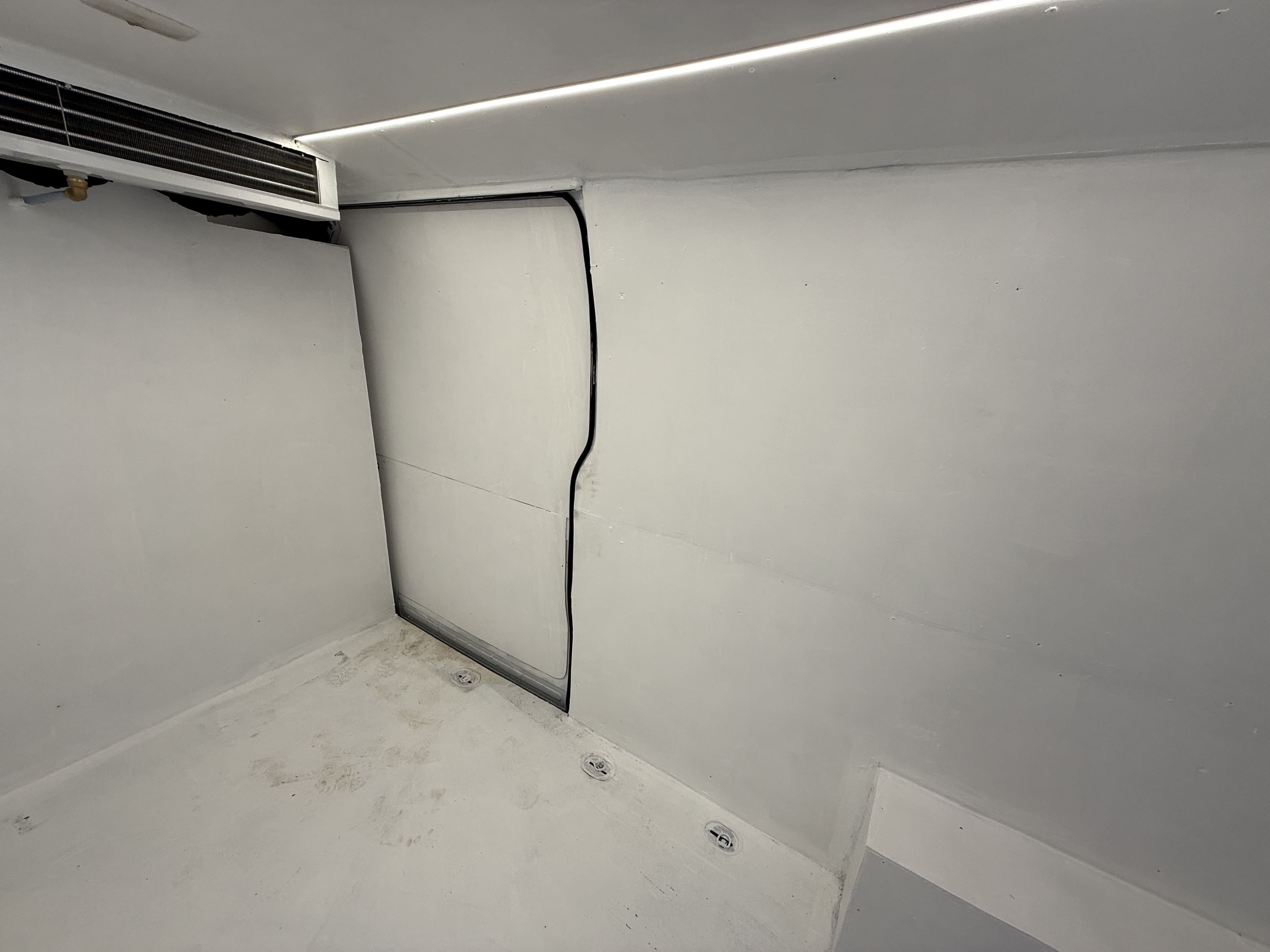

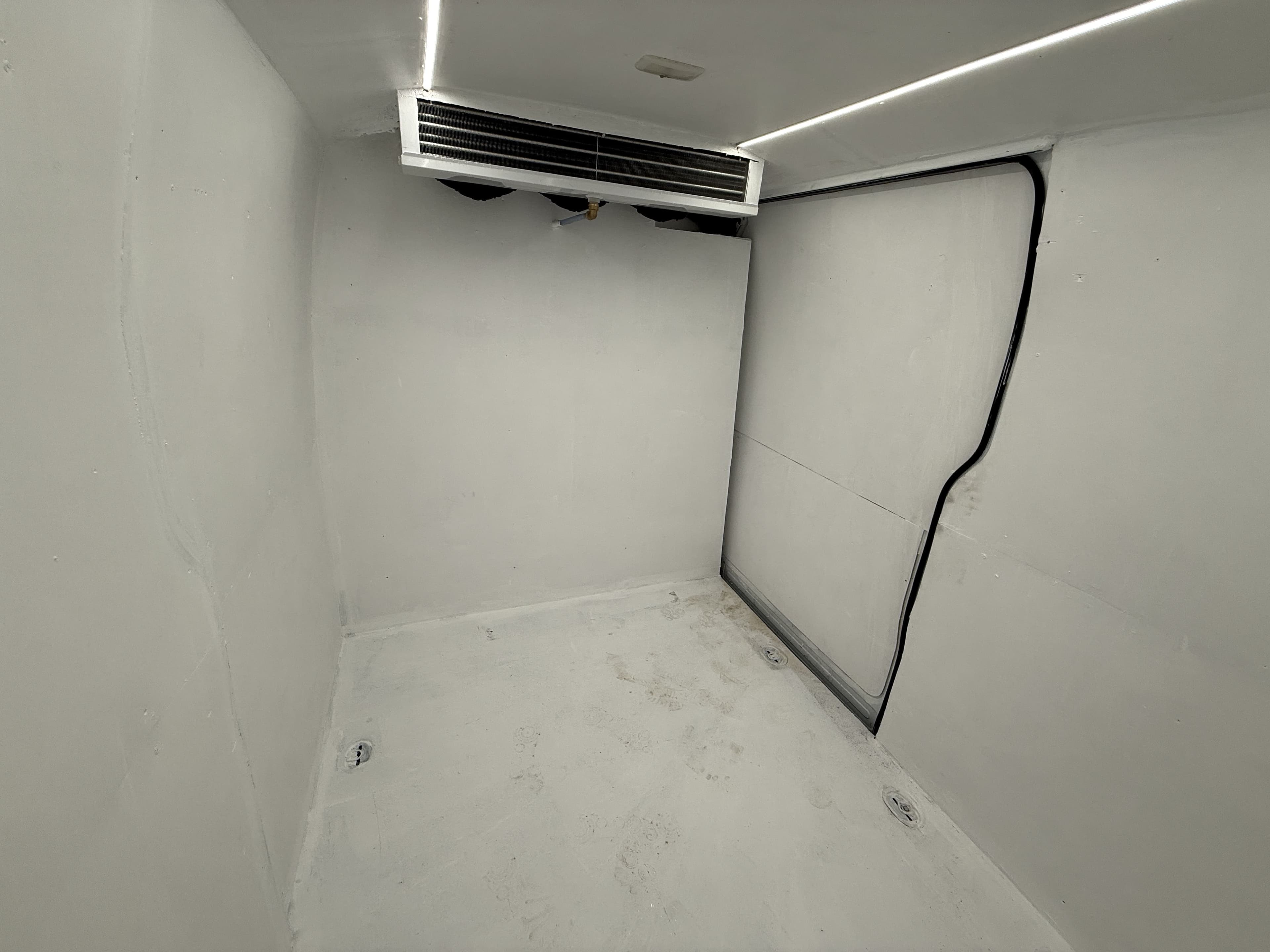

Внутрішній блок розмістили у верхній передній частині вантажного відсіку. Завдяки такому розташуванню обладнання не займає основну площу підлоги та не створює перешкод під час завантаження.
Верхнє розміщення також сприяє розподіленню охолодженого повітря по вантажному простору. При цьому обладнання залишається доступним для подальшої діагностики та технічного обслуговування.
Під час монтажу враховували:
- вагу та габарити обладнання;
- надійність кріплення;
- напрямок подачі охолодженого повітря;
- розташування електричних і холодильних комунікацій;
- можливість обслуговування системи;
- збереження корисного вантажного простору.
Комунікації прокладені вздовж верхньої та бокової частини кузова. Це дозволило не займати центральну частину стін і підлоги, де розміщуватиметься продукція.
Чому холодильний агрегат встановлюють після термоізоляції
Холодильне обладнання та ізотермічний кузов повинні працювати як одна система.
Якщо агрегат встановити у звичайний металевий кузов, холод буде швидко втрачатися через стіни, дах, підлогу та двері. Система працюватиме довше, споживатиме більше енергії та може не забезпечувати рівномірний температурний режим у всьому відсіку.
Якісна термоізоляція зменшує вплив зовнішньої температури та допомагає обладнанню швидше охолоджувати внутрішній простір. Саме тому характеристики агрегату, конструкцію ізоляції та внутрішній об’єм потрібно враховувати ще на етапі проєктування.
У різних переобладнаннях комерційного транспорту конфігурація кузова, обладнання та внутрішнього оснащення відрізняється залежно від майбутнього призначення автомобіля.
Контроль температури
Для перевезення температурно чутливої продукції недостатньо лише встановити систему охолодження. Водій або відповідальний працівник повинен мати можливість контролювати роботу обладнання та температуру всередині вантажного відсіку.
У Renault Master встановили систему температурного контролю, яка працює разом із холодильним обладнанням.
Необхідна температура залежить від кількох факторів:
- виду продукції;
- тривалості маршруту;
- температури навколишнього середовища;
- частоти відкривання дверей;
- щільності завантаження;
- характеристик установленого обладнання.
Для різних вантажів вимоги можуть суттєво відрізнятися. Тому температурний режим і комплектацію системи потрібно визначати до початку переобладнання.
Перевірка та тестове охолодження
Після завершення монтажу виконали перевірку роботи системи та тестове охолодження підготовленого відсіку.
Під час тестування перевіряється не лише запуск холодильного агрегату. Важливо оцінити спільну роботу всіх компонентів:
- холодильного обладнання;
- системи керування;
- внутрішнього блоку;
- прокладених комунікацій;
- освітлення;
- ізотермічного контуру;
- дверних конструкцій.
Тест дозволяє переконатися, що обладнання працює стабільно, а охолоджене повітря надходить у підготовлений вантажний простір.
Фактична ефективність системи під час експлуатації також залежатиме від способу завантаження, зовнішньої температури, кількості відкривань дверей та початкової температури самої продукції.
Освітлення вантажного відсіку

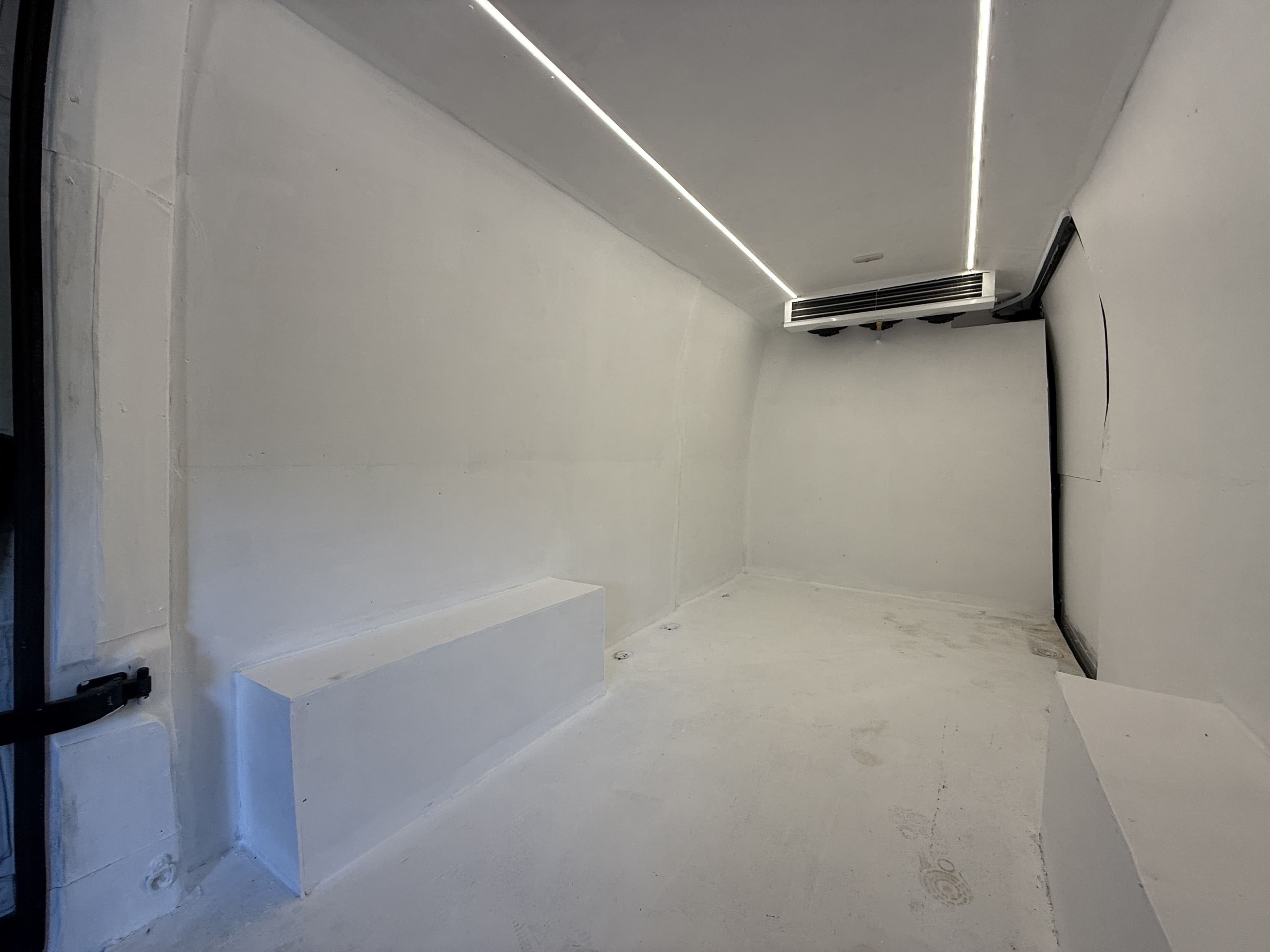

У стелю Renault Master інтегрували дві довгі світлові лінії, які проходять уздовж вантажного простору.
Таке освітлення рівномірно охоплює центральну частину фургона та не створює громіздких виступів. Працівник може добре бачити продукцію, маркування, тару та стан внутрішніх поверхонь навіть у темний час доби або всередині складського приміщення.
Світлі стіни та стеля додатково відбивають світло. Завдяки цьому внутрішній простір виглядає просторішим і не має великої кількості затемнених зон.
Практичне внутрішнє оздоблення
Цей Renault Master створювався як робочий комерційний автомобіль, тому основний акцент зроблено на функціональності.
Усередині немає декоративних панелей, тканинних покриттів або елементів, які могли б заважати завантаженню. Внутрішня конструкція має рівні поверхні та зрозумілу геометрію.

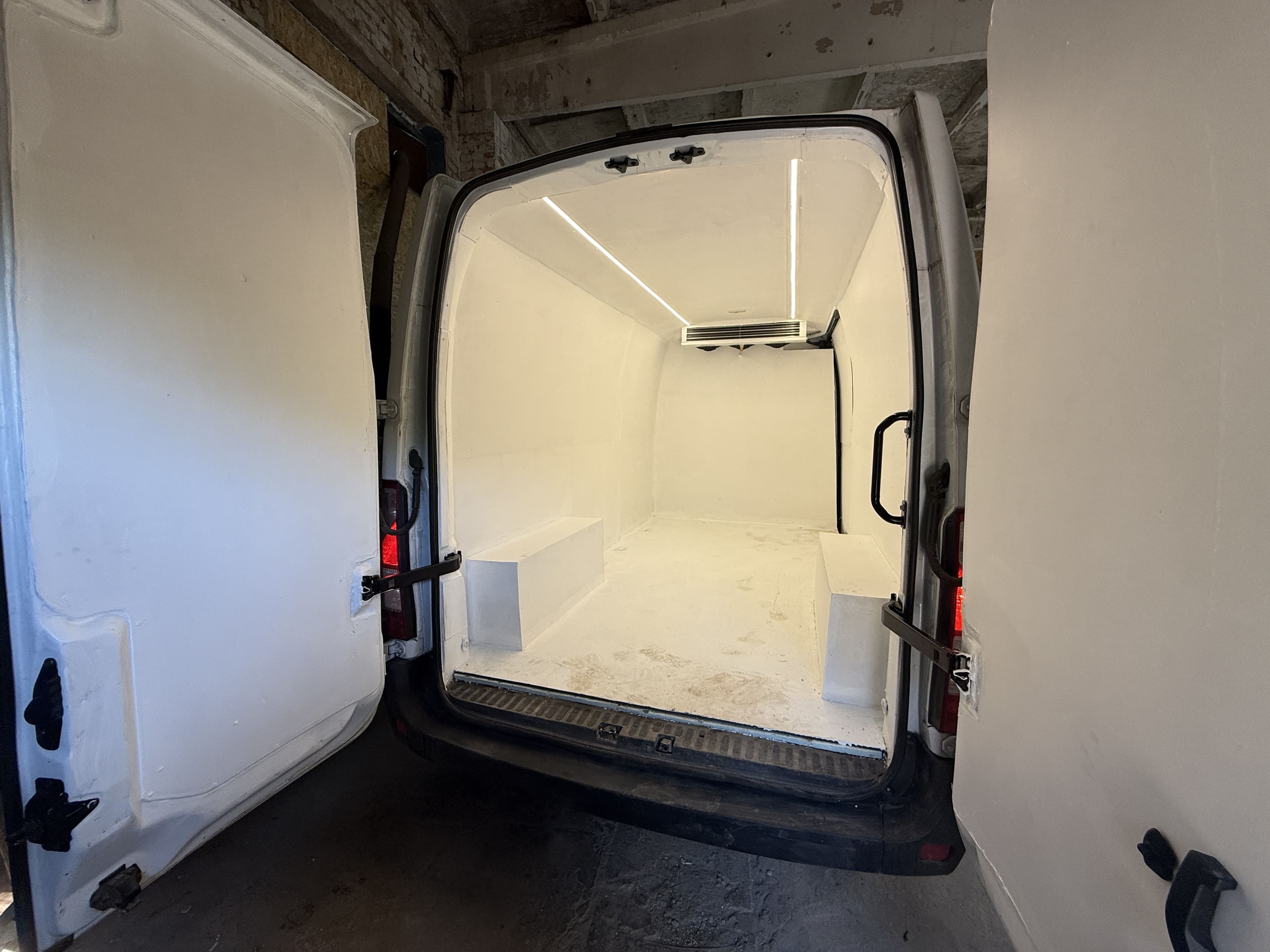

Після переобладнання вантажний відсік отримав:
- вільну центральну частину;
- доступ через задні двері;
- можливість завантаження через бокову дверь;
- закриті колісні арки;
- рівні стіни;
- освітлення по довжині кузова;
- компактно встановлений холодильний блок.
Усі основні компоненти інтегровані в конструкцію автомобіля. Холодильне обладнання не виглядає окремим елементом, доданим до звичайного вантажного кузова.
Ізотермічний фургон і рефрижератор: у чому різниця
Ізотермічний фургон насамперед захищає внутрішній простір від швидкого впливу зовнішньої температури. Стіни, підлога, стеля та двері утворюють теплоізоляційний контур.
Такий кузов самостійно не виробляє холод, але допомагає довше зберігати початкову температуру продукції.
Рефрижератор додатково має холодильне обладнання, яке активно охолоджує вантажний відсік і допомагає підтримувати необхідний режим.
У цьому Renault Master поєднано обидві складові:
- Створено повноцінний ізотермічний контур.
- Встановлено холодильне обладнання.
- Реалізовано контроль температури.
- Проведено тестове охолодження.
Тому автомобіль підготовлений до перевезень із використанням активної системи охолодження.
Для перевезення якої продукції підходить такий фургон
Renault Master з ізотермічним відсіком і холодильним обладнанням може використовуватися в бізнесах, де продукцію потрібно захищати від перегрівання або інших небажаних змін температури.
Серед можливих напрямів експлуатації:
- доставка продуктів харчування;
- перевезення м’ясної та молочної продукції;
- постачання напоїв;
- доставка продукції для ресторанів і кафе;
- перевезення квітів;
- доставка медичних товарів;
- транспортування фармацевтичної продукції;
- перевезення температурно чутливої сировини.
Для кожної категорії продукції необхідно окремо визначати допустимий температурний діапазон, тривалість перевезення та вимоги до санітарної обробки автомобіля.
Чому Renault Master підходить для холодильного фургона
Renault Master має місткий вантажний відсік і практичну внутрішню геометрію. Це дозволяє сформувати ізотермічний контур без надмірної втрати корисного простору.
Широкі задні двері підходять для завантаження габаритної тари. Бокові двері забезпечують додатковий доступ до вантажу під час міських доставок або роботи на маршрутах із великою кількістю зупинок.
Верхнє розташування холодильного блоку залишає підлогу вільною, а компактні короби над колісними арками допомагають зберегти зручну прямокутну форму відсіку.
Водночас кожен автомобіль потребує індивідуального розрахунку. Навіть у межах однієї моделі можуть відрізнятися довжина кузова, висота даху, розташування дверей і допустима вантажопідйомність.
Що потрібно врахувати перед переобладнанням
Перед початком робіт необхідно чітко визначити, як саме використовуватиметься майбутній холодильний фургон.
Вид продукції
Тип вантажу впливає на необхідний температурний режим, внутрішню конфігурацію та характеристики обладнання.
Тривалість перевезень
Автомобіль для коротких міських маршрутів і фургон для тривалих міжміських поїздок можуть потребувати різної комплектації.
Частота відкривання дверей
Під час кожного відкривання частина охолодженого повітря виходить назовні. Це особливо важливо для автомобілів, які протягом дня виконують багато доставок.
Обсяг завантаження
Між продукцією та внутрішніми поверхнями потрібно залишати простір для циркуляції повітря. Надто щільне завантаження може заважати рівномірному охолодженню.
Необхідність додаткового оснащення
Залежно від завдань усередині можна передбачити стелажі, перегородки, напрямні, кріплення або додатковий захист поверхонь.
Такі елементи потрібно враховувати до завершення ізоляції, щоб не пошкоджувати готову конструкцію під час подальшого монтажу.
Від чого залежить вартість переобладнання
Вартість переобладнання Renault Master в ізотермічний фургон визначається індивідуально після оцінки автомобіля та формування технічного завдання.
На бюджет впливають:
- розміри вантажного відсіку;
- стан кузова;
- конструкція дверей;
- необхідний температурний режим;
- параметри теплоізоляції;
- модель холодильного обладнання;
- складність прокладання комунікацій;
- обсяг електромонтажних робіт;
- внутрішнє освітлення;
- додаткове оснащення.
Два однакових Renault Master можуть мати різну вартість переобладнання, якщо один автомобіль використовуватиметься для коротких міських доставок, а інший — для тривалих перевезень продукції з жорсткішими температурними вимогами.
Результат переобладнання Renault Master
У результаті стандартний вантажний Renault Master отримав повноцінний ізотермічний відсік із холодильним обладнанням.
Стеля, стіни, підлога, двері та колісні арки об’єднані в цілісну внутрішню конструкцію. Холодильний блок компактно встановлений у верхній частині кузова, тому основна вантажна площа залишається вільною.
Лінійне освітлення забезпечує хорошу видимість по всій довжині відсіку. Світле оздоблення робить простір візуально більшим, а рівна геометрія полегшує розміщення тари та щоденну роботу з вантажем.
Після завершення монтажу було перевірено роботу холодильного обладнання, температурного контролю та виконано тестове охолодження.
Комплектація подібного фургона формується під конкретний автомобіль, тип продукції, тривалість маршрутів і необхідний температурний режим.
CTA: Розрахувати переобладнання
FAQ
Чим ізотермічний фургон відрізняється від звичайного Renault Master?
Стандартний металевий кузов швидко нагрівається та охолоджується. В ізотермічному фургоні стіни, стеля, підлога та двері утворюють теплоізоляційний контур, який зменшує вплив зовнішньої температури.
Чи є цей Renault Master рефрижератором?
Автомобіль має ізотермічний вантажний відсік і холодильне обладнання. Система активно охолоджує внутрішній простір і допомагає підтримувати визначений температурний режим.
Яку температуру можна підтримувати всередині?
Доступний температурний діапазон залежить від потужності обладнання, параметрів ізоляції, зовнішньої температури, об’єму кузова та способу завантаження. Необхідні показники визначаються до вибору системи.
Чи можна перевозити в такому фургоні медикаменти?
Автомобіль може бути підготовлений до таких перевезень, але обладнання, контроль температури, санітарні умови та документація повинні відповідати вимогам до конкретної фармацевтичної продукції.
Чи можна переобладнати іншу модель буса?
Такі роботи можна виконувати на Mercedes-Benz Sprinter, Volkswagen Crafter, Ford Transit, Opel Movano, Peugeot Boxer, Citroën Jumper та інших моделях. Конструкція розробляється окремо під геометрію конкретного кузова.
Чи можна встановити стелажі або перегородки?
Так, але їх потрібно передбачити на етапі проєктування. Стелажі та перегородки не повинні заважати циркуляції охолодженого повітря або доступу до холодильного обладнання.
Чи впливає частота відкривання дверей на температуру?
Так. Під час кожного відкривання частина охолодженого повітря виходить назовні. Для доставки з великою кількістю зупинок цей фактор враховується під час вибору обладнання.
Скільки триває переобладнання Renault Master?
Термін залежить від розмірів кузова, стану автомобіля, конструкції ізоляції, моделі холодильного агрегату та додаткового оснащення.
Від чого залежить ціна холодильного фургона?
Ціна залежить від площі вантажного відсіку, необхідного температурного режиму, конструкції теплоізоляції, холодильного обладнання, електричної частини та внутрішнього оснащення.
Чи перевіряється система після монтажу?
Після завершення робіт перевіряється запуск холодильного обладнання, система контролю температури та процес охолодження підготовленого вантажного відсіку.
